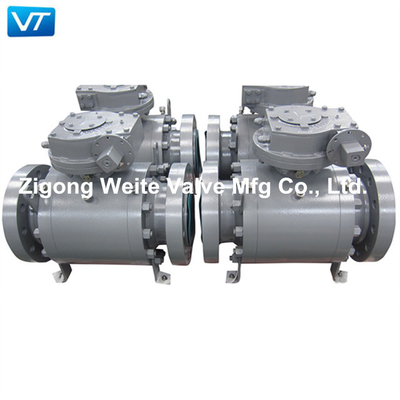

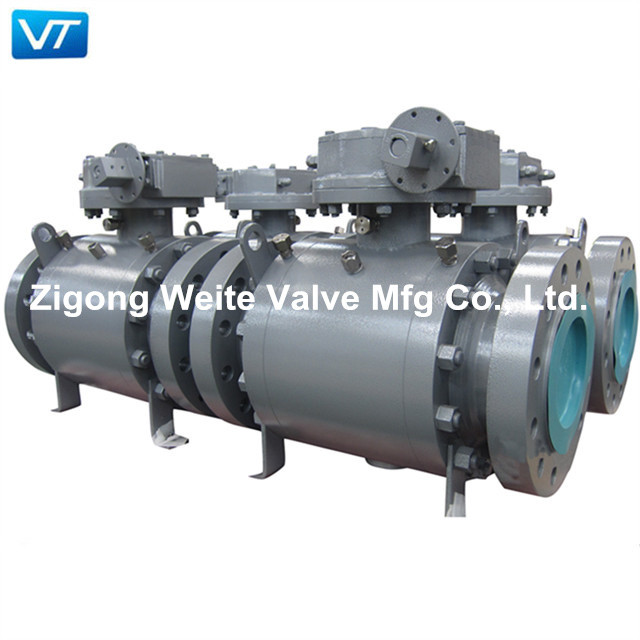

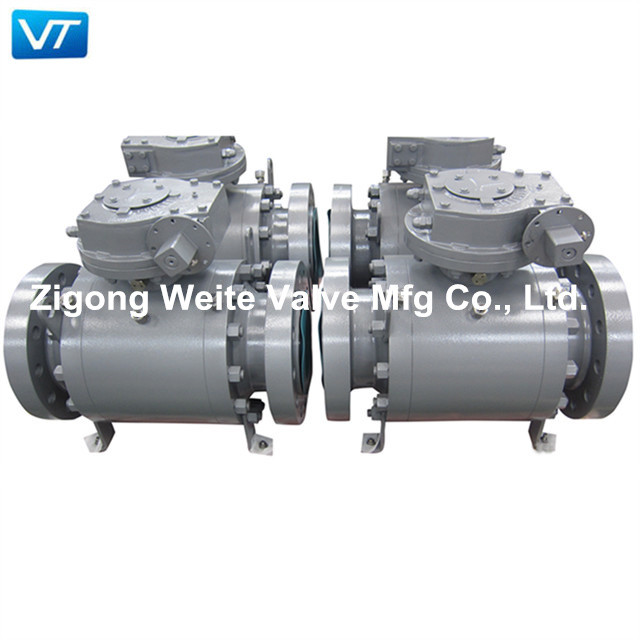

3 partes do eixo de forjadura de aço montaram o corpo LF2 material da função da válvula de bola DBB
Descrição do produto
O meio da válvula de bola fixa de três peças é aparafusado. De acordo com o material do assento e da gaxeta/embalagem de válvula selecionada,
é apropriado para temperaturas e meios de trabalho diferentes, e a válvula é instalada geralmente horizontalmente.
Características de projeto montadas eixo da válvula de bola:
1. Projeto e fabricação de acordo com API 6 D
2. O comprimento da estrutura é de acordo com ANSI BI6.10
3. flange de conexão: ANSI BI6.5MSS-SP44
4. inspeção e teste da válvula de acordo com API STD.598
5. A extremidade do soquete conforma-se a ASME B16.11
6. a extremidade rosqueada da conexão (NPT) conforma-se a ANSI/ASME B1.20.1
Procedimento de teste montado eixo da válvula de bola
| TESTE HIDROSTÁTICA API 6D 10,3 e 10,4 do SELO | ||||||
| Sequência | Pressão da área | Duração (minuto) | Descrição | |||
| TESTE DE SHELL | 1.5xPN | 6 ″ - 10 ″ | 5 |
1. A válvula em parcial abre.
|
||
| B | 1.5xPN | 12 ″ - 18 ″ | 15 | |||
| C | 1.5xPN | 20 ″ - 60 ″ | 30 | |||
| TESTE DE SEAT | 1.1xPN | 5 | Selo hidrostática de Seat em uma extremidade para o corpo B | |||
| B | Atmosférico | |||||
| C | Atmosférico | |||||
| Atmosférico | 5 | Hidro selo de Seat na extremidade de C para o corpo B | ||||
| B | Atmosférico | |||||
| C | 1.1xPN | |||||
| 1.1xPN | 5 | Teste do selo de Seat hidro para A e C | ||||
| B | Atmosférico | |||||
| C | 1.1xPN | |||||
| TESTE API 6D 10,4 do SELO de AR | ||||||
| TESTE DE SEAT | Atmosférico | 5 | Teste do selo de ar de Seat em uma extremidade para o corpo B | |||
| B | Atmosférico | |||||
| C | 80PSLG (5.5bar) | |||||
| 80PSLG (5.5bar) | 5 | Teste do selo de ar de Seat na extremidade de C para o corpo B | ||||
| B | 80PSLG (5.5bar) | |||||
| C | Atmosférico | |||||
Válvula de Weite
Oficina
Transporte
FAQ:
Q: Por que escolha a válvula de Weite?
: 1. Nós somos manufactory, nós podemos fornecer produtos eficazes na redução de custos.
2. Nós temos a experiência completa na válvula industrial, equipe de ambas nossa vendas e os coordenadores técnicos podem fornecê-lo
solução profissional.
Q: Que é seu pacote?
: Na caixa padrão da madeira compensada da exportação, igualmente podia ser projetado como seu pedido.
Q: Poderia você pôr nosso logotipo sobre o pacote?
: Sim, nós podemos imprimir seu logotipo no pacote.
