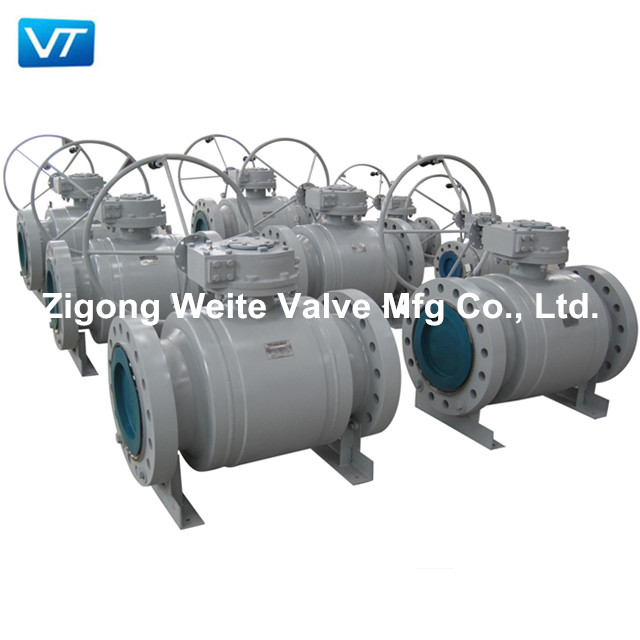

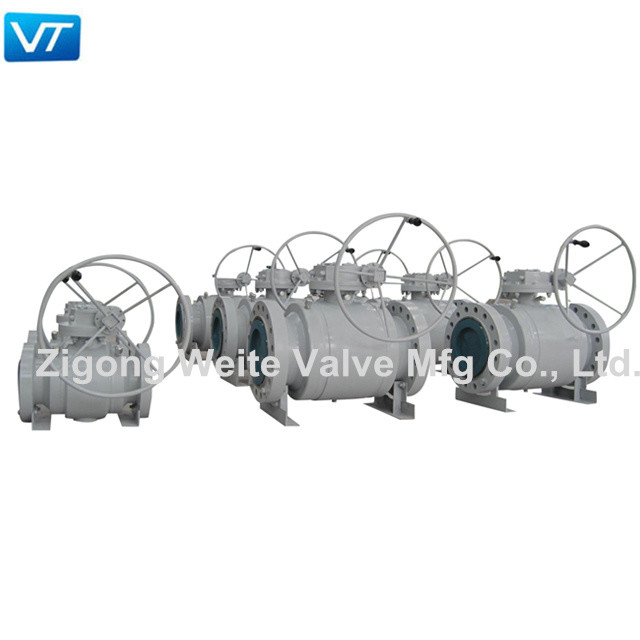

Válvula de API Gear Box Operated Ball para a água, ar, gás, óleo, líquido
Projeto e especificação de fabricação
| Especificação do projeto | API 6D, ASME16.34, BS5351, ISO17292, RUÍDO |
| Frente a frente | ANSI B16. 10, API 6D |
| Dimensão da flange | ANSI B16.5, GB, JB, hectograma, enviando e segurando |
| Soldadura de extremidade | ANSI B16.25, ASME B 31,8, ASME B31.4 |
| Conexão do atuador | ISO 5211 |
| Material |
Série do aço carbono, série do enxofre, série de aço inoxidável, LCB, série de LCC |
| Inspeção & teste | API 6D, API 598 |
| Gaxeta | ASME B 16,20, GB, HECTOGRAMA |
| Parafuso & porca | A193-B7, A194-2H/A193-B7M, A194-8M |
Seleção material
|
Peças
|
C.S Series
|
Série do enxofre
|
S.S Series
|
LCB, série de LCC LCB, LCC |
|
| WCB | WCB | CF8, CF3 | CF8M, CF3M | LCB, LCC | |
|
Corpo
|
A216-WCB | A216-WCB | A351-CF8, CF3 | A351-CF8M, CF3M | A352-LCB, LCC |
|
Bola
|
A105+HCR/ENP | F316 |
A182-F304 F304L+HCR |
A182-F316 F316L |
A182-F304+HCR |
|
Haste
|
A182-F6A | F316 |
A182-F304 F304 |
A182-F304
|
|
|
Inserção de Seat
|
PTFE (padrão) /PPL (alta temperatura) /PEEK/EPDM/VITON/DEVLON | ||||
|
Embalagem
|
PTFE/PPL/grafite | ||||
|
Gaxeta
|
PTFE/PPL/grafite | ||||
|
Rolamento
|
PTFE/PPL | ||||
|
Parafuso
|
A193-B7 | A193-B7M | A182-F304 F304L+HCR | A193-B8/8M | A320-L7 |
|
Porca
|
A194-2H | A194-2HM |
A182-F304 F304L |
A194-8/8M | A194-7M |
Característica
Funda para fora a construção da haste da prova
A gama mais baixa de haste é terraced e instalada do interior do corpo de válvula. Esta construção
segura uma haste e um metal da prova do sopro para fora ao selo do metal em caso do fogo.
Projeto antiestático
Durante o funcionamento, o dispositivo antiestático especial pode descarregar a eletricidade estática acumulado
na bola quando a válvula abrir e se fechar.
Flange média sem o projeto do escapamento
A conexão do corpo e do tampão é selada por gaxetas. Para impedir o escapamento do fogo, alta temperatura
ou as vibrações, o metal ao metal que sela entre o corpo e o tampão são bom efeito.
Travando o dispositivo
A válvula é equipada com o travamento de furos para a alavanca na posição fechado completamente aberta e completa a
impeça acidental ao abrir e ao fechar-se.
Projeto Fogo-seguro: API607/API6FA
Cada parte de escape possível entre a bola e o corpo, flange média, haste e corpo é projetada para
metal ao contaction do metal que se conforma às exigências à prova de fogo de API 6FA e de API 607.
Em caso das circunstâncias à prova de fogo extremas, o material da embalagem e da gaxeta feito da grafite flexível
pode segurar o escapamento zero.
Chave com a válvula aberta/indicação próxima
Quando o punho (alavanca) está na mesma linha horizontal com a tubulação, este indica que a válvula é
aberto. Quando o punho (alavanca) está na linha vertical com a tubulação, este indica que a válvula é fechado.
Projeto avançado e exclusivo de Seat
Com muitos anos de experiência da fabricação da válvula de bola e de tecnologia avançada operadas engrenagem de no exterior,
a superfície de selagem do cone desenvolvida, faz a selagem mais segura. Nossos projetos estão disponíveis
com vários tipos de materiais de assento pode oferecer a baixa fricção e o baixo torque operacional.
Perfil da empresa
A válvula Mfg Co. de Zigong Weite, o Ltd. foi estabelecida em 2007, que é um fabricante
especializando-se na produção de válvulas, vendendo as várias válvulas de bola (tipos de flutuação, montada fixa, superior, toda a soldada, selo HPHT do metal,
O tipo de V, a multi-maneira etc.) fizeram do aço carbono, baixa temperatura de aço, de aço inoxidável, liga. nós podemos fornecer a escala DN 1/2” — 40" (DN15-1000mm),
Classe 150 do PN -- Class2500 (1MPa - 42MPa). Temperatura de trabalho -196°C~680°C.
FAQ:
Q: Por que escolha a válvula de Weite?
: 1. Nós somos manufactory, nós podemos fornecer produtos eficazes na redução de custos.
2. Nós temos a experiência 15years na válvula industrial, equipe de ambas a nossos vendas e coordenadores técnicos
pode fornecer-lhe a solução profissional.
